O stroji

LaserISSE TurcCut F6000 je průmyslový vláknový laserový řezací stroj turecké výroby — od výrobce LaserISSE Lazer Teknolojileri se sídlem v Istanbulu — navržený pro náročné provozní podmínky kovoobráběcích podniků. Stroj kombinuje osvědčenou spolehlivost komponentů světových značek (FANUC, Precitec) s velkorysou pracovní plochou a plně uzavřenou ochrannou kabinou, která splňuje přísné bezpečnostní normy a nese certifikaci CE.

Označení F6000 odkazuje na výkon laserového zdroje: 6 000 wattů výkonu v optickém vlákně, který stroji umožňuje řezat konstrukční ocel, nerezovou ocel, hliník, měď a mosaz napříč širokým spektrem tlouštěk — od tenkých plechů až po silnostěnný materiál, kde konvenční CO₂ lasery narážejí na limity nebo jsou hospodárně nevýhodné. Vláknová technologie přitom oproti CO₂ nabízí výrazně nižší provozní náklady a vyšší energetickou účinnost.

Stroj je vybaven systémem automatické výměny palet A/B, díky němuž obsluha může nakládat a vykládat materiál z jednoho stolu, zatímco na druhém probíhá řezání — bez jakéhokoliv přerušení výrobního cyklu. Tato funkce zásadně zvyšuje produktivitu ve víceosměnném provozu a je standardem pro nasazení v sériové výrobě kovových dílů.

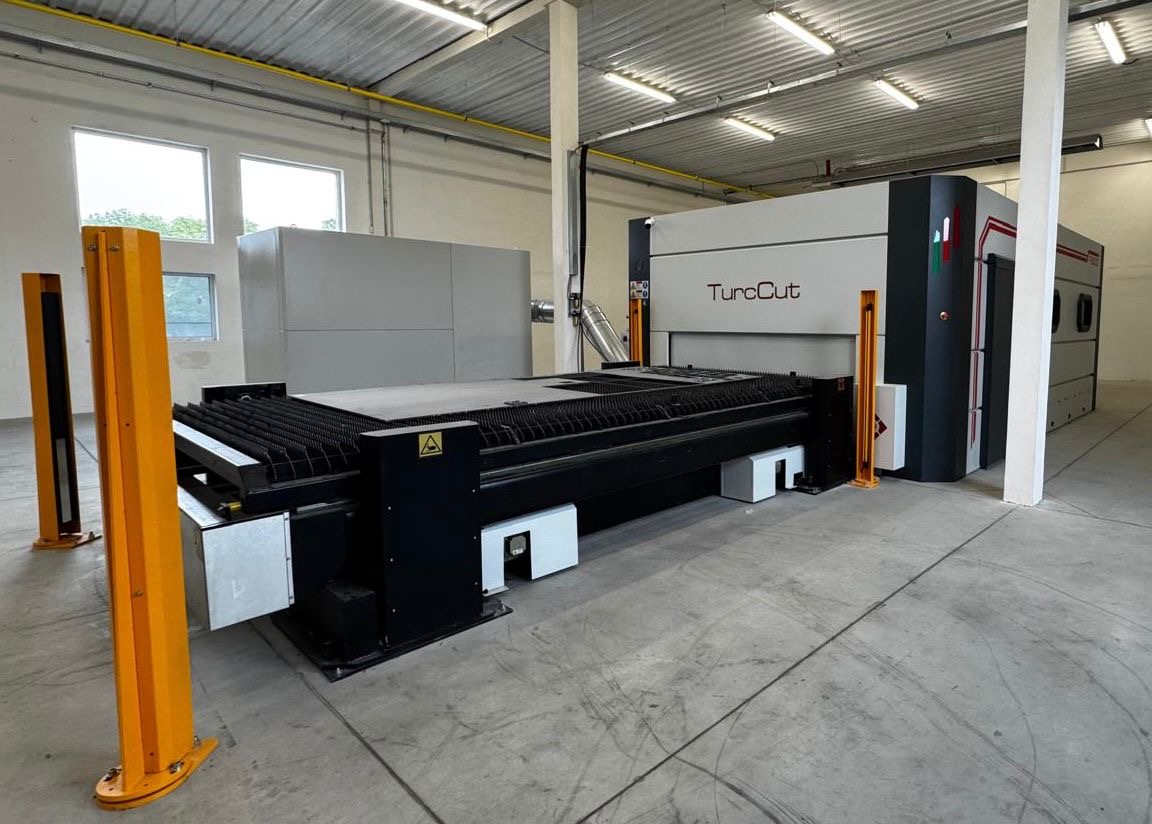

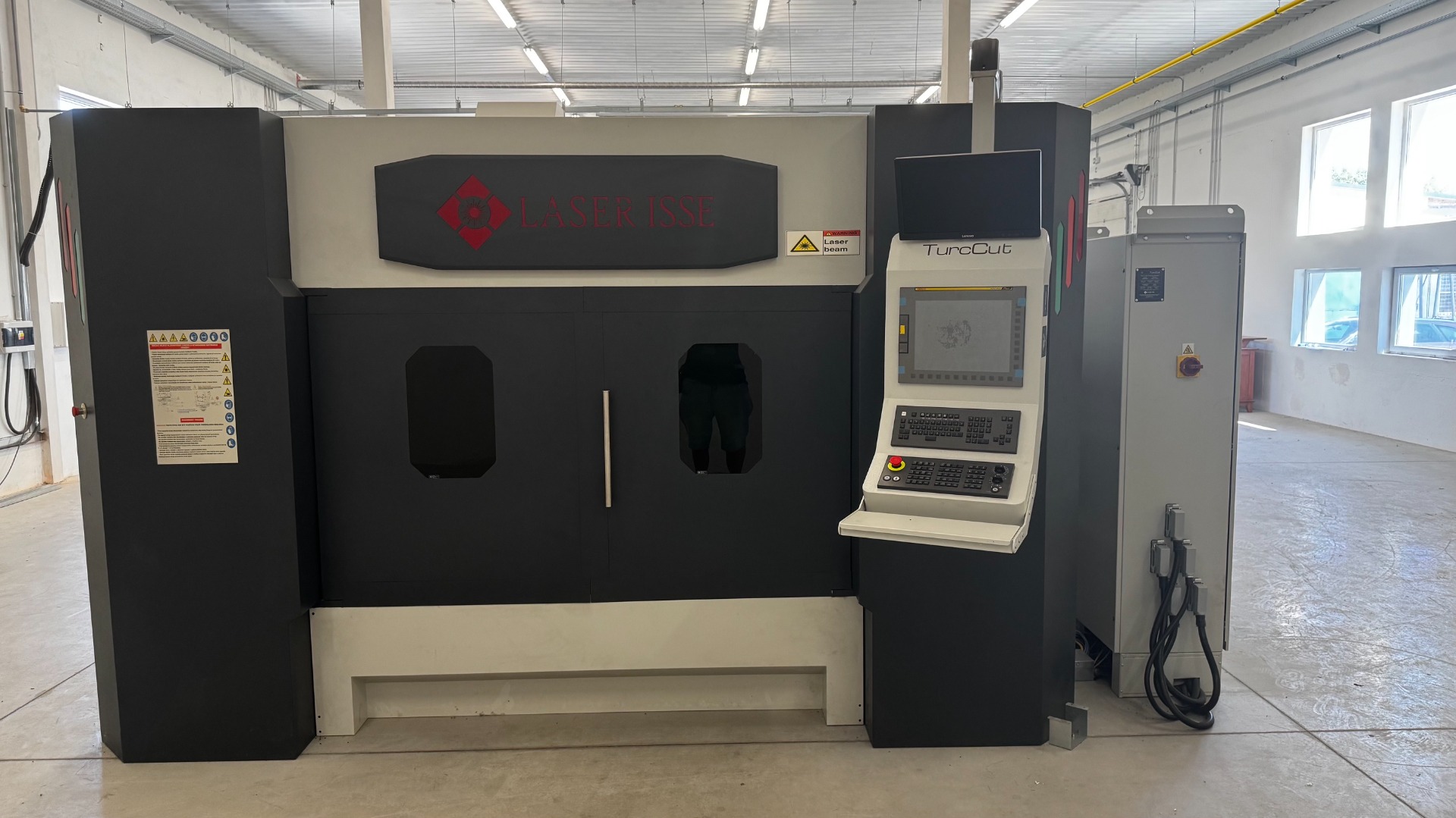

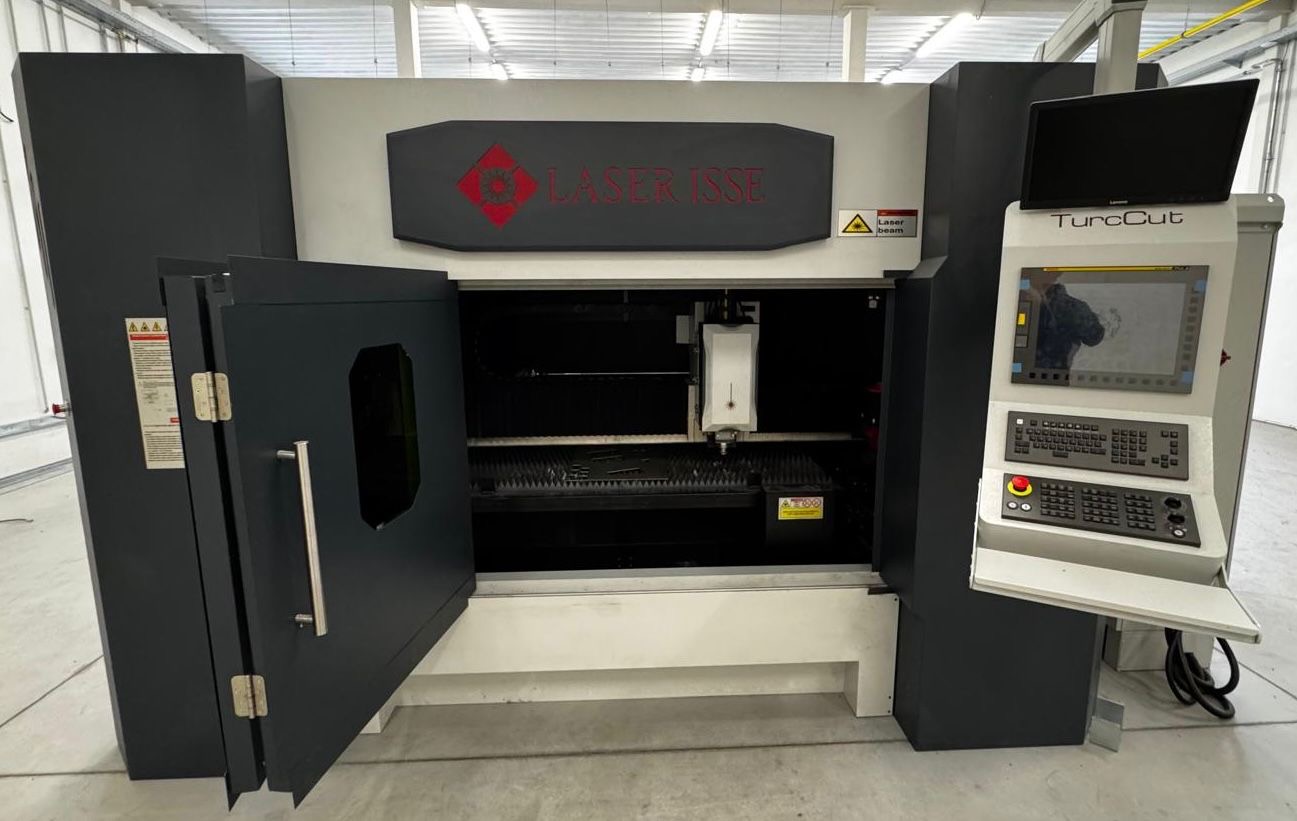

Konstrukčně jde o plně uzavřený stroj s ochrannou kabinou, bezpečnostními průzory a robustní servisní dvéří s integrovaným okénkem. Výrazné oranžové bezpečnostní sloupky na obou stranách stolu označují zakázanou zónu během provozu výměnných palet.

Řezací hlava Precitec

Stroj je osazen řezací hlavou výrobce Precitec — německé společnosti patřící k nejvýznamnějším světovým dodavatelům optiky pro laserové zpracování materiálů. Dostupné jsou dvě varianty: LightCutter 2.0 pro standardní aplikace a ProCutter 2.0 pro vysokovýkonné nasazení a silnější materiály.

Precitec hlavy jsou vybaveny kapacitním sondováním vzdálenosti trysky od povrchu materiálu s tolerancí v řádu desetin milimetru, automatickým centrováním laserového paprsku a ochranou optiky před reflektovaným zářením — klíčové u materiálů jako je měď nebo mosaz. Výměna spotřebních dílů (tryska, ochranné sklo, keramika) je navržena pro maximální rychlost a jednoduchost.

Co je součástí prodeje

Nabídka zahrnuje kompletní provozní soupravu — nikoliv pouze samotný laserový stroj, ale veškeré nezbytné technologické celky, bez nichž laserové řezání plnohodnotně fungovat nemůže. Kupující přebírá plně funkční technologickou linku připravenou k nasazení po zapojení do sítě a rozvodů plynu.

1. LaserISSE TurcCut F6000 — plně uzavřený vláknový laserový řezací stroj, 6 kW, pracovní plocha 4 000 × 2 000 mm, výměnné palety A/B, řídicí konzola FANUC 31i-LF Plus s Lenovo monitorem, řezací hlava Precitec.

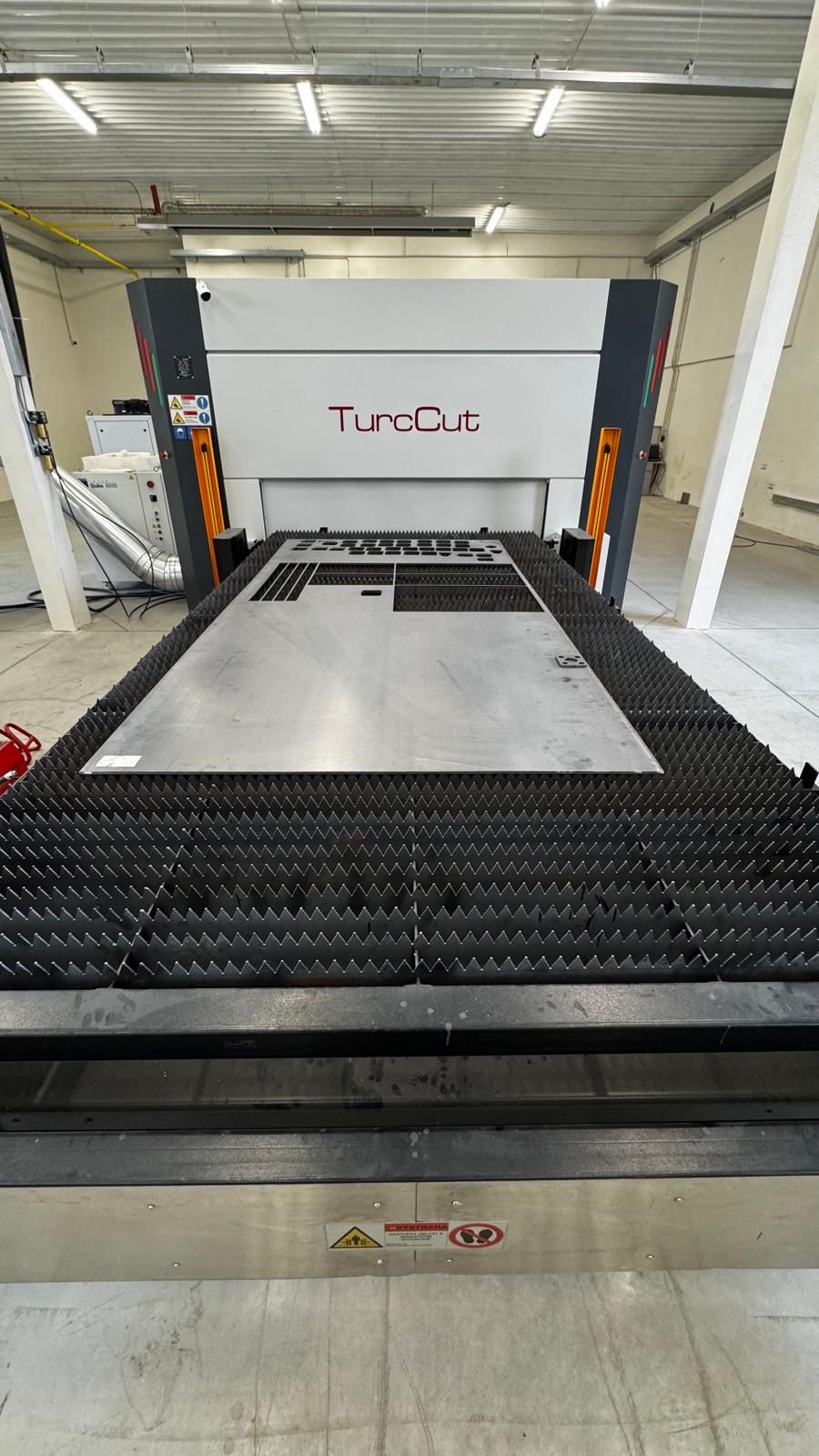

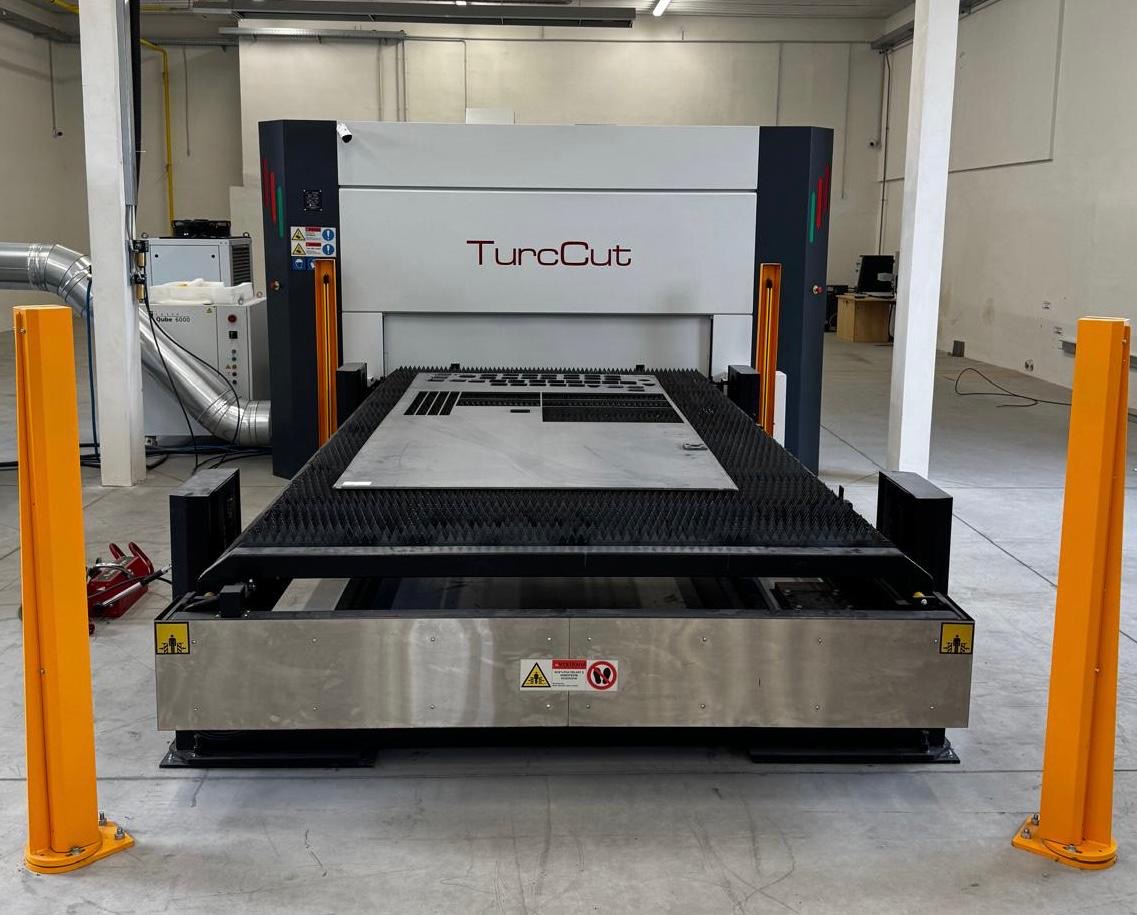

2. Velkoformátový otevřený laserový stůl TurcCut — stůl s odsunovacími výměnnými paletami a robustním roštem pro uložení materiálu, oranžové bezpečnostní sloupky.

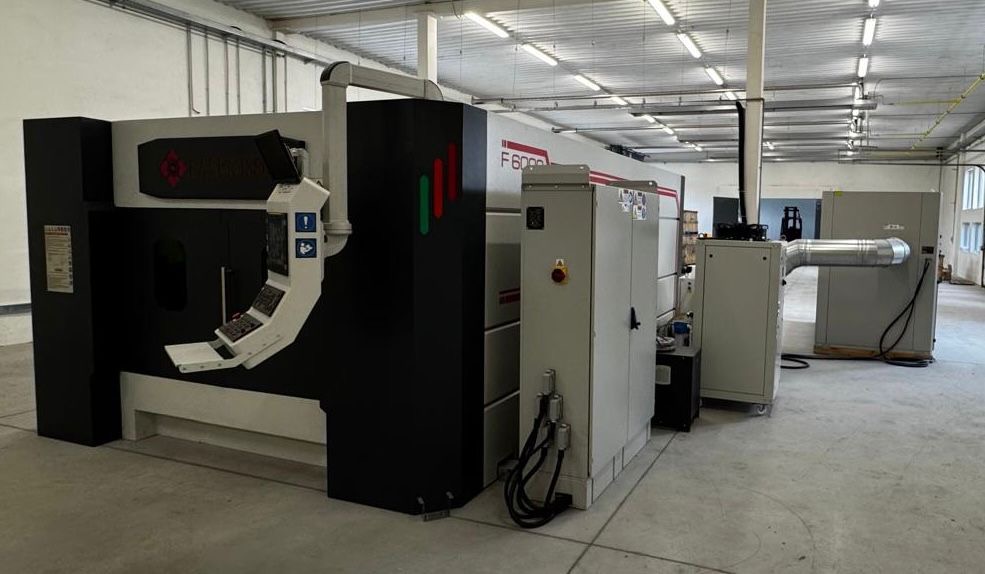

3. Průmyslový odsávací systém — velkokapacitní jednotka 5,5 kW, 14 000 m³/h, vybavená hasicím systémem, kompletní s potrubím.

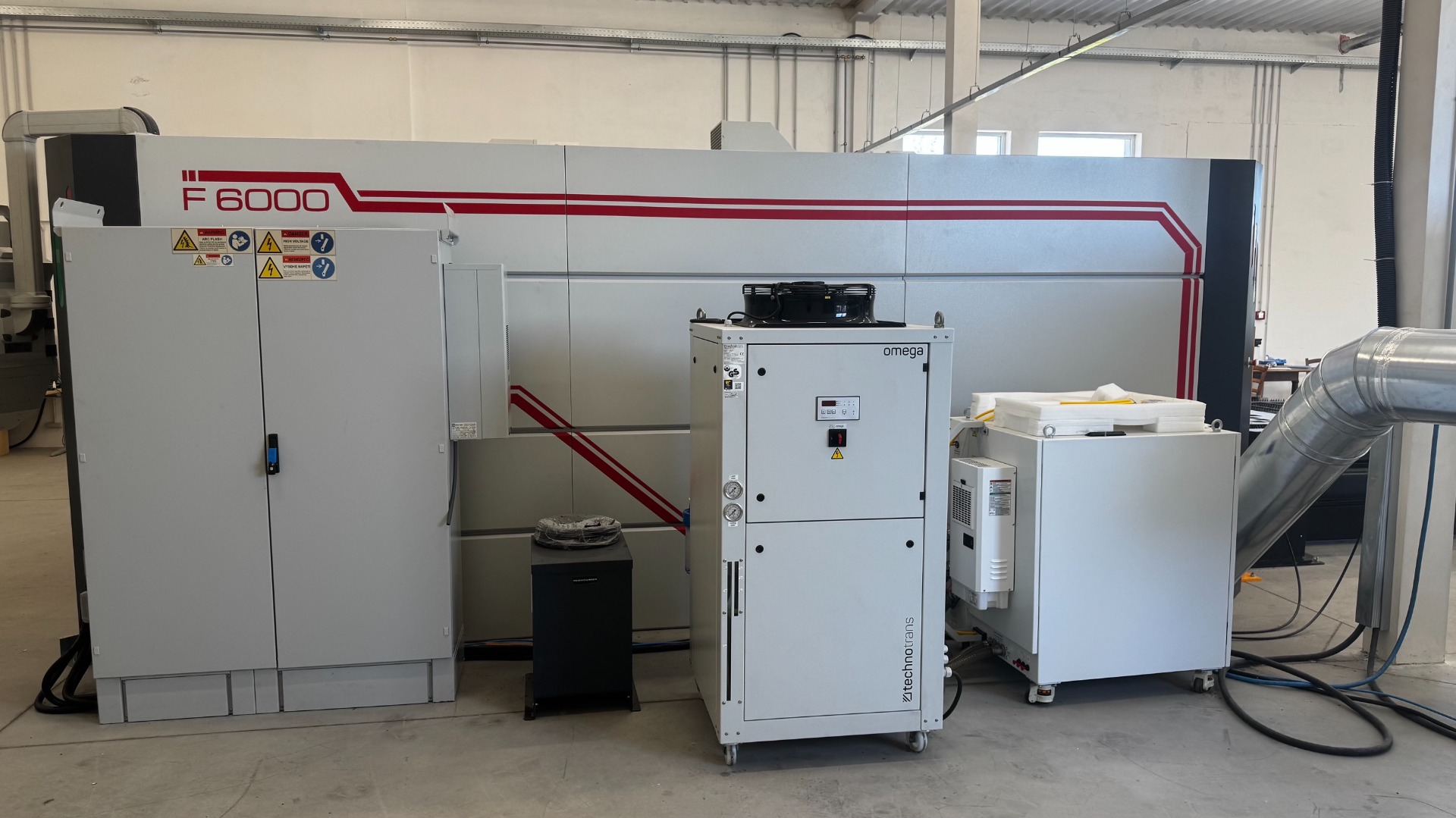

4. Chiller technotrans omega — průmyslový chladič laserového zdroje, zajišťuje stabilní teplotu chladicí kapaliny pro laserový zdroj a řezací hlavu.

5. Hlavní elektrický panel — rozvaděč strojní instalace včetně řízení odsávacího systému a napájení periferních celků.

6. Technická dokumentace — Fiber Laser Cutting Machine Instructions & Training Manual (anglicky, 106 stran) + Před-instalační přípravný dokument (česky).

Cena: 4.500.000 Kč

Základní identifikace

• Model: TurcCut F6000
• Výrobce: LaserISSE Lazer Teknolojileri, Istanbul, Turecko
• Typ stroje: Vláknový laserový řezací stroj (Fiber Laser)
• Konfigurace: Plně uzavřená kabina s výměnným paletovým stolem
• Certifikace: CE

Laser a výkon

• Příkon laserového zdroje: 6 000 W (6 kW)
• Typ laseru: Vláknový laser (Fiber Laser)
• Max. spotřeba elektrické energie: 80 kW
• Napájení: 3× 380 V AC, 50 Hz (třífázové)
• Doporučená UPS kapacita: 100 kVA, online UPS, power factor 0,8

Pracovní prostor a rozměry

• Pracovní plocha (D × Š): 4 000 × 2 000 mm
• Vnější rozměry stroje (D × Š × V): 12 500 × 8 400 × 2 400 mm
• Paletový stůl: Dvojitý výměnný (Palet A / Palet B)

Řídicí systém

• CNC: FANUC Series 31i-LF Plus
• Rozhraní: Lenovo průmyslový monitor + FANUC dotykový panel
• Klávesnice: Alfanumerická + specializovaná CNC klávesnice
• Osy řízení: X, Y, Z + automatická výměna palet
• Programování: G-kód, import NC programů

Řezací hlava

• Výrobce: Precitec (Německo)
• Typ: LightCutter 2.0 / ProCutter 2.0
• Nastavení fokusu: Automatické (Focus Home, HSU Test)
• Vodicí laser: Červený naváděcí paprsek (Guide On/Off)

Pomocné plyny

• Kyslík (O₂): čistota min. 99,95 %, tlak přívodu 9–12 bar
• Dusík (N₂): čistota min. 99,99 %, tlak přívodu 19–22 bar
• Stlačený vzduch: bez oleje, vlhkosti a pevných částic, tlak 19–22 bar
• Průměr hadice přívodu plynu: 12 mm, min. délka 5 m (měděné trubky)

Odsávací systém

• Výkon motoru: 5,5 kW
• Kapacita odsávání: 14 000 m³/h
• Otáčky motoru: 4 500 ot/min
• Hasicí systém: Ano (integrovaný v jednotce)
• Max. délka potrubí (bez konzultace): 2 m

Chladící systém

• Chiller: technotrans omega
• Funkce: Chlazení laserového zdroje a řezací hlavy

Provozní podmínky

• Provozní teplota: +10 °C až +43 °C
• Max. nerovnost podlahy: ±10 mm
• Prostředí: Suché, dobře větrané, bez přímého slunečního záření

Řídicí systém a ovládání

Srdcem elektronického řízení stroje je FANUC Series 31i-LF Plus — specializovaná varianta řídicího systému FANUC určená přímo pro vláknové laserové aplikace. Tento systém patří ke světové špičce v průmyslovém CNC řízení a jeho volba výrobcem garantuje snadnou dostupnost náhradních dílů, rozsáhlou servisní síť a dlouhodobou podporu.

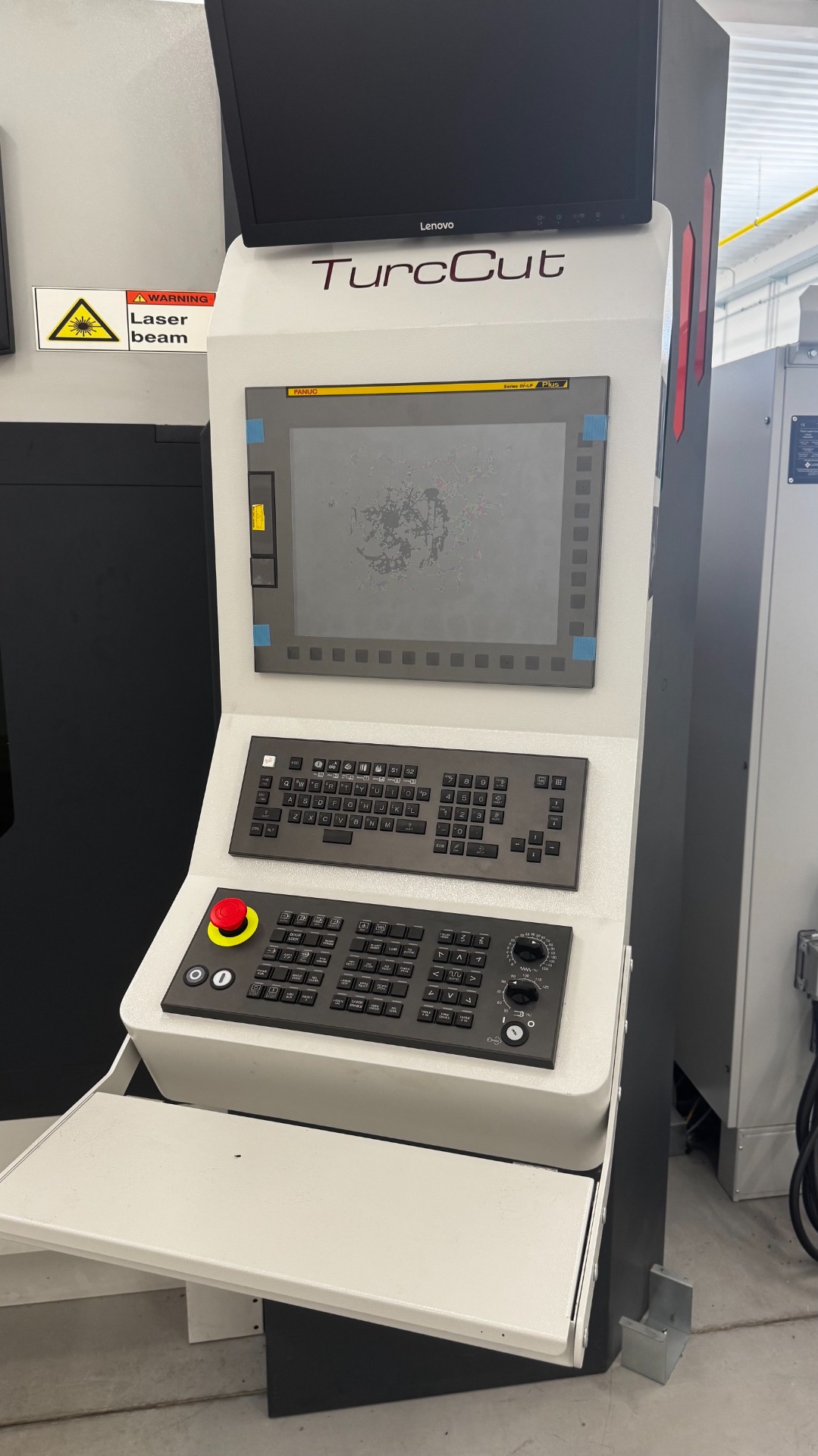

Ovládací konzola je navržena ergonomicky: Lenovo průmyslový monitor umístěný v horní části slouží pro vizualizaci a programování v PC prostředí, zatímco níže umístěný barevný FANUC dotykový panel zobrazuje stav CNC, aktivní program a diagnostiku. Pod ním jsou dvě klávesnice — horní alfanumerická pro práci s programy, spodní specializovaná CNC klávesnice s otočným regulátorem rychlosti posuvu a nouzovým STOP tlačítkem.

Pro nastavení výšky řezací hlavy nad plechem slouží funkce HSU Test — automatické dotekové sondování povrchu materiálu v ose Z — která eliminuje nutnost ručního nastavování a zaručuje reprodukovatelnou vzdálenost trysky bez ohledu na průhyb plechu.

Řídicí software umožňuje: přímou správu NC programů (import, úprava, kopírování), automatické kalibrace a nulování os, správu databáze řezných podmínek podle materiálu a tloušťky, monitoring stavu stroje v reálném čase, přístup k servisním diagnostickým modulům a strukturované chybové hlášení s vysvětlením příčin.

Technické parametry

Model: TurcCut F6000 Výrobce: LaserISSE Lazer Teknolojileri, Istanbul, Turecko Technologie laseru: Vláknový laser (Fiber Laser) Příkon laserového zdroje: 6 000 W (6 kW) Pracovní plocha (D × Š): 4 000 × 2 000 mm Vnější rozměry stroje (D × Š × V): 12 500 × 8 400 × 2 400 mm Konfigurace stolu: Dvojitý výměnný paletový stůl (Palet A / Palet B) Řídicí systém CNC: FANUC Series 31i-LF Plus Řezací hlava: Precitec LightCutter 2.0 / ProCutter 2.0 Osy řízení: X, Y, Z + automatická výměna palet Napájení: 3× 380 V AC, 50 Hz Max. spotřeba elektrické energie: 80 kW Doporučená UPS kapacita: 100 kVA (online UPS, power factor 0,8) Procesní plyny: Kyslík (O₂), Dusík (N₂), Stlačený vzduch Certifikace: CE Provozní teplota prostředí: +10 °C až +43 °C Max. nerovnost podlahy: ± 10 mm

Pomocné plyny:

Kyslík (O₂) — čistota min. 99,95 %, tlak 9–12 bar — použití: konstrukční ocel Dusík (N₂) — čistota min. 99,99 %, tlak 19–22 bar — použití: nerez, hliník, měď (čistá hrana bez okují) Vzduch (Air) — bez oleje, vlhkosti a pevných částic, tlak 19–22 bar — použití: ekonomické řezání středních tlouštěk

Odsávací systém:

Výkon motoru: 5,5 kW Kapacita odsávání: 14 000 m³/h Otáčky motoru: 4 500 ot/min Hasicí systém: Ano (integrovaný v jednotce)

Pro koho je stroj určen

TurcCut F6000 je svými parametry ideálně dimenzován pro podniky, které zpracovávají plechy ve formátu 2 000 × 4 000 mm nebo menší, a kladou důraz na produktivitu a šíři zpracovatelných materiálů. Výkon 6 kW jej umísťuje do třídy strojů schopných efektivně řezat jak tenké materiály s vysokou rychlostí, tak silné ocelové plechy.

Díky systému výměnných palet je stroj zvláště vhodný pro provozy s nepřetržitým nebo víceosměnným provozem, kde minimalizace prostojů při nakládce a vykládce materiálu přímo ovlivňuje výrobní kapacitu.

Stroj je vhodný pro:

• Kovoobráběcí a zámečnické provozy — výroba ocelových a nerezových konstrukcí, dílů a polotovarů
• Výrobce kovových komponentů — sériová výroba přesných plechových dílů pro strojírenství a průmysl
• Provozovatele laserového dělení materiálu (laserové dělírny) — zakázková výroba pro externí zákazníky
• Rozšíření nebo rekonstrukci výroby — náhrada za starší nebo méně výkonný laserový stroj
• Investory do průmyslových technologií — nákup technologie pro další provozování nebo resale
