Mokrá lakovací a sušicí kabina SURFIN Technology (2019)
Nabízíme k prodeji mokrou lakovací a sušicí kabinu SURFIN Technology, projektovanou na míru jako součást průmyslové lakovny a uvedenou do provozu v roce 2020. Jde o kombinované zařízení – v jedné kabině se dílec nastříká i vysuší, bez přemísťování mezi pracovišti. Vnitřní prostor 6 × 4 × 2,8 metru pojme svařence, rámy, ocelové konstrukce i větší sestavy.
Konstrukci tvoří kovové profily a obvodové sendvičové panely z pozinkovaného dvojitého plechu s vloženou tepelnou izolací. Vstup zajišťují prosklená třídílná vrata, prostor osvětluje soustava 2 kW se samostatným spínáním pravé a levé strany. Ovládání je soustředěno do rozváděče v krytí IP54 s termoregulací, časovačem, čítačem provozních hodin a přepínačem režimů lakování–sušení.
Srdcem zařízení je vstupní jednotka s plynovým hořákem 235 kW a tepelným výměníkem z nerezové oceli 430. Spalovací komora i svazky trubek jsou zavěšeny na posuvných suportech, takže konstrukce přirozeně kompenzuje tepelnou dilataci. Při sušení systém recykluje až 80 % ohřátého vzduchu a přimíchává jen 20 % čerstvého, což citelně snižuje spotřebu plynu proti kabinám bez rekuperace. Odtahovou stranu tvoří odstředivý ventilátor s dvojitým sáním a třístupňová filtrace: stropní filtry třídy F5/EU5 s účinností 98 % na přívodu, paint-stop filtr ze skleněných vláken s 94% záchytnou kapacitou na odtahu a vnější komora pro až 250 kg aktivního uhlí.
Technologie je v excelentním stavu, plně provozuschopná a lze ji předvést v běžném provozu. Důvodem prodeje je pořízení výkonnější technologie, ne technický stav zařízení. Zásadní výhodou proti běžnému bazarovému nákupu je, že odbornou demontáž provede původní dodavatel SURFIN Technology – firma, která kabinu projektovala a instalovala. Kupující si s dodavatelem může sjednat i následnou montáž a oživení technologie ve svém provozu.
Základní údaje
| Výrobce | SURFIN Technology s.r.o. (Česká republika) |
| Typ zařízení | Mokrá lakovací a sušicí kabina, kombinovaná |
| Rok projektu / uvedení do provozu | 2019 / 2020 |
| Typ provozu | Manuální, zavážecí (bez dopravníku) |
| Vnitřní rozměry kabiny (d × š × v) | 6 000 × 4 000 × 2 800 mm |
| Vnitřní půdorysná plocha | 24 m² (objem cca 67 m³) |
| Max. hmotnost dílce | 100 kg (dle původní instalace se závěsnou manipulací) |
| Max. teplota sušení | 60 °C |
| Stav | Excelentní, plně provozuschopné – lze předvést v běžném provozu |
| Důvod prodeje | Pořízení výkonnější technologie |
| Dostupnost | Ihned, termín demontáže dle kapacit odborné firmy |
| Lokalita | Jihomoravský kraj |
Kabina a osvětlení
| Konstrukce | Kovové profily + obvodové panely z pozinkovaného dvojitého plechu s vloženou tepelnou izolací |
| Vstup | Prosklená třídílná vrata |
| Osvětlení kabiny | 2,00 kW, samostatné spínání pravé a levé strany |
| Provozní režimy | Lakování / sušení – přepínač na rozváděči |
| Průtok vzduchu | 26 000 m³/h na vstupu i výstupu |
Vstupní jednotka a ohřev
| Počet jednotek | 1 ks |
| Průtok vzduchu | 26 000 m³/h |
| Tepelný výkon | 235 kW |
| Ohřev | Plynový hořák 235 kW |
| Motor termoventilační sekce | Elektrický asynchronní třífázový, 9,20 kW |
| Pohon ventilátoru | Řemenový – klínové řemeny se systémem napínání |
| Tepelný výměník | Nerezová ocel 430, výkon 235 kW |
| Konstrukce výměníku | Spalovací komora a svazky trubek zavěšené na posuvných suportech – kompenzace tepelné dilatace |
| Režim sušení | Recyklace teplého vzduchu až 80 % + 20 % čerstvého vzduchu |
Odtah a ventilace
| Počet jednotek | 1 ks |
| Průtok vzduchu | 26 000 m³/h |
| Elektrický příkon | 9,20 kW |
| Ventilátor | Odstředivý s dvojitým sáním |
| Pohon | Řemenice s drážkami, klínové řemeny, jednotka se samočinnou ventilací |
| Regulace | Ruční kalibrační klapka, systém regulace napnutí řemenů |
Filtrace
| Filtrační sekce odtahu | 12 kapslí pytlového filtru |
| Paint-stop filtr | Ze syntetických / skleněných vláken |
| Dofiltrace | Vnější komora pro aktivní uhlí, cca 250 kg |
| Stropní filtry – třída | F5 (EU5), účinnost filtrace 98 % |
| Stropní filtry – tlaková ztráta | Počáteční 25 Pa / koncová 450 Pa |
| Stropní filtry – ostatní | Kapacita nakupení 590 g/m², max. teplota 100 °C, požární odolnost DIN 53438 |
| Paint-stop – záchytná kapacita | 94 %, třída účinnosti G3 |
| Paint-stop – tlaková ztráta | Počáteční 22 Pa / koncová 250 Pa |
| Paint-stop – ostatní | Gramáž 200 g/m², kapacita nakupení 3 000 g/m², tloušťka 60 mm, max. teplota 120 °C, požární třída F1 DIN 53438 |
Elektro a řízení
| Elektrická přípojka kabiny | 24 kW; 3× 400 V, 50 Hz, nulový a zemnicí vodič |
| Jištění | Motorové pojistky nebo jističe typu D |
| Rozváděč | Zhotoven dle platných norem, krytí IP54 |
| Ovládání | Ovládací prvky na čelních dvířkách pro kontrolu a termoregulaci kabiny |
| Vybavení rozváděče | Čítač provozních hodin, termoregulace, časovač, indikátor teplotního skoku, indikátor sítě, tlačítko start, nouzové zastavení, přepínač lakování–sušení, spínač hořáku, vypínač pravých a levých světel |
Přípojná místa energií
| E1 – přívod vzduchu | 1 400 × 580 mm; 26 000 m³/h – součástí prodeje |
| E2 – odtah vzduchu | 700 × 600 mm; 26 000 m³/h – součástí prodeje |
| E3 – odtah spalin | Ø 310 mm; 150 m³/h – volitelně po dohodě |
| Přívod plynu | DN 25; 235 kW; přípojka 1"; spotřební tlak u spotřebiče 2 kPa; výška přípojného bodu 1 500 mm |
| Přívod stlačeného vzduchu | DN 25, kulový uzávěr; 25 m³/h; 6 bar; ukončení 1" kohoutem; výška přípojného bodu 1 500 mm |
| Poznámka k instalaci | Kouřovody a VZT potrubí vždy dvouplášťové |
Rozsah dodávky
| Kabina | Kompletní kabinová konstrukce včetně prosklených vrat a osvětlení |
| Vstupní jednotka | Generátor s plynovým hořákem 235 kW a nerezovým tepelným výměníkem |
| Odtahová jednotka | Odstředivý ventilátor s filtrační sekcí |
| Řízení | Rozváděč IP54 s kompletním ovládáním a termoregulací |
| Přípojná místa | E1 (přívod vzduchu) a E2 (odtah vzduchu); E3 volitelně po dohodě |
| Demontáž | Odborná demontáž původním dodavatelem SURFIN Technology |
| Montáž a oživení | Lze sjednat s dodavatelem samostatně |
Stav, využití a možnosti nasazení
Kabina je funkční a v technicky velmi dobré kondici, provozovaná od roku 2020 jako součást průmyslové lakovny. Před koupí ji lze vidět a předvést přímo v provozu. Zásadní výhodou proti běžnému bazarovému nákupu je, že demontáž provede firma, která technologii projektovala a instalovala – odpadá tak riziko rozebrání bez dokumentace a poztrácených dílů.
Typické nasazení: zakázkové lakovny a kooperační firmy rozšiřující kapacitu; strojírenské a zámečnické výroby se svařenci, rámy, ocelovými konstrukcemi a plechovými díly; výrobci strojů a zařízení, kteří chtějí vrátit povrchovou úpravu do vlastního provozu; renovace a repase strojů a užitkové techniky; výrobci kamen, krbů a kovového nábytku. Kabina je vhodná i pro firmy, které dnes lakují volně v hale a řeší požadavky hygieny, BOZP nebo pojišťovny – přechod na uzavřený, odsávaný a filtrovaný proces.
Před koupí doporučujeme porovnat s dispozicí haly: světlou výšku (kabina má vnitřní výšku 2,8 m, k tomu prostor pro vzduchotechnickou jednotku), půdorys (kabina 6 × 4 m plus manipulační prostor před vraty a místo pro jednotky a rozváděč), kapacitu plynové přípojky (hořák 235 kW, DN 25, tlak u spotřebiče 2 kPa), elektro (24 kW, 3× 400 V / 50 Hz) a rozvod stlačeného vzduchu (25 m³/h při 6 bar). Kompletní technický popis i výkres technologie zašleme vážným zájemcům.

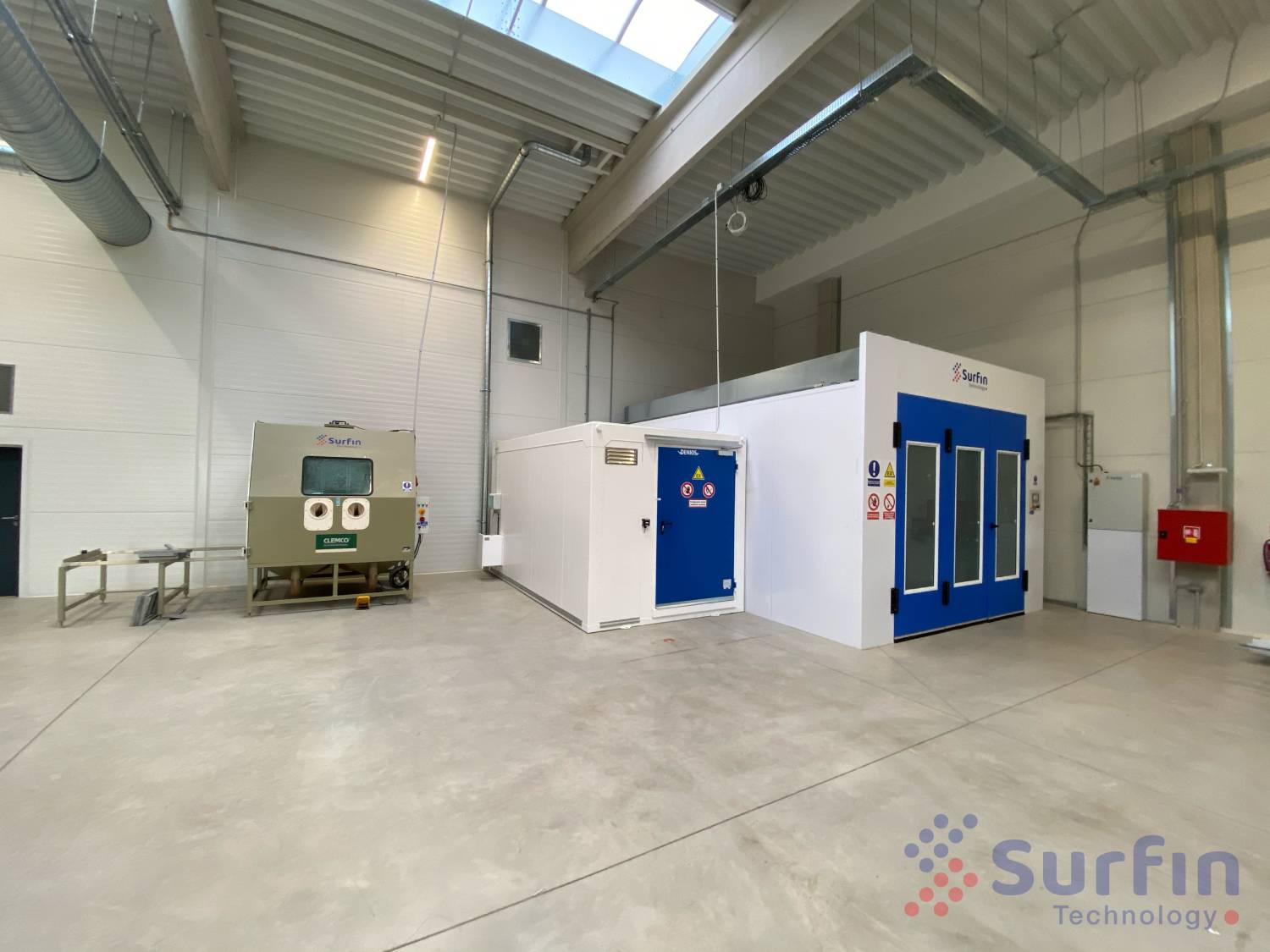

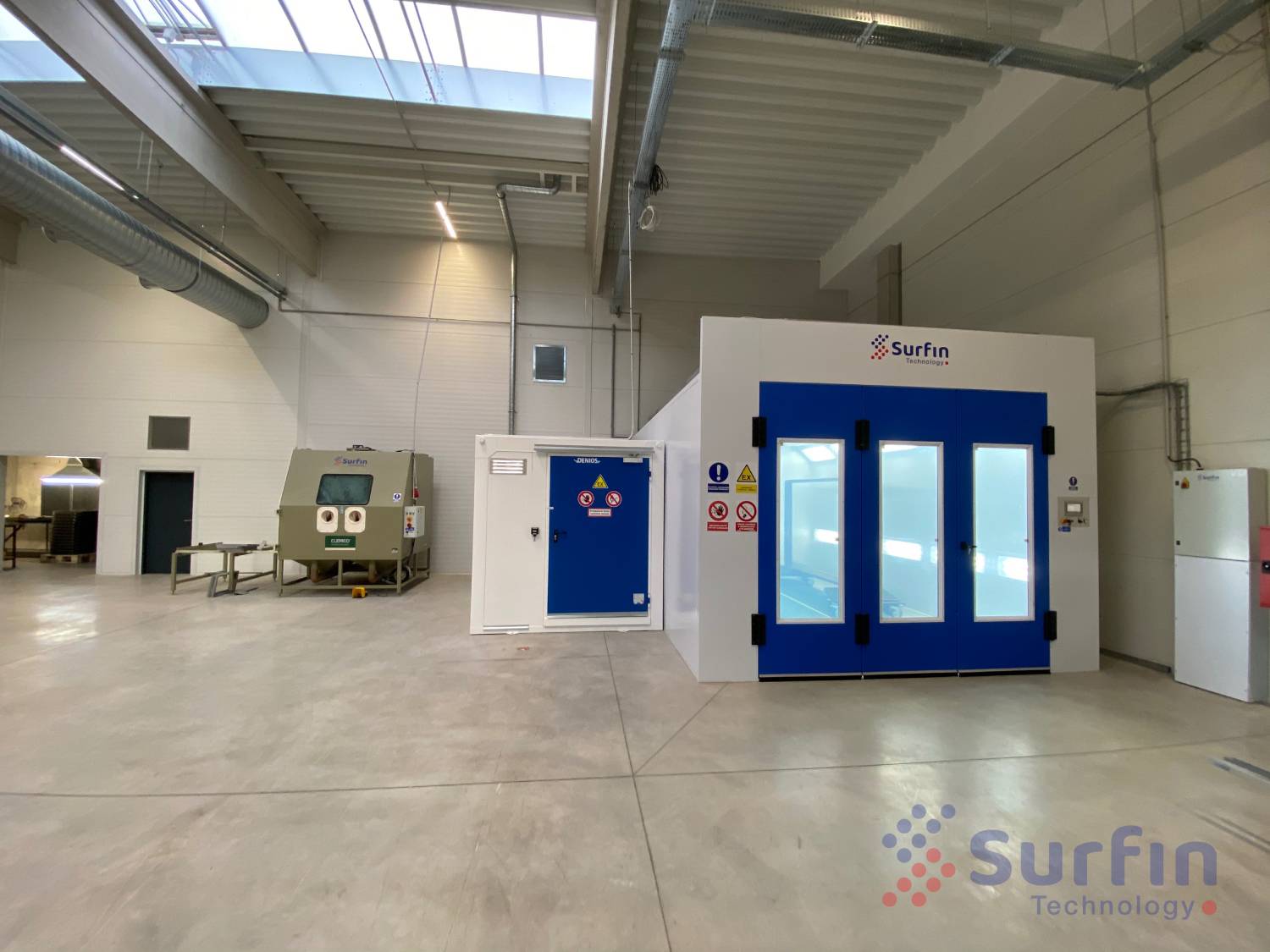

Fotogalerie
Pozn.: ostatní zařízení viditelná na fotografiích (tryskací kabina, sklad barev) jsou součástí provozu prodávajícího a předmětem prodeje nejsou.
