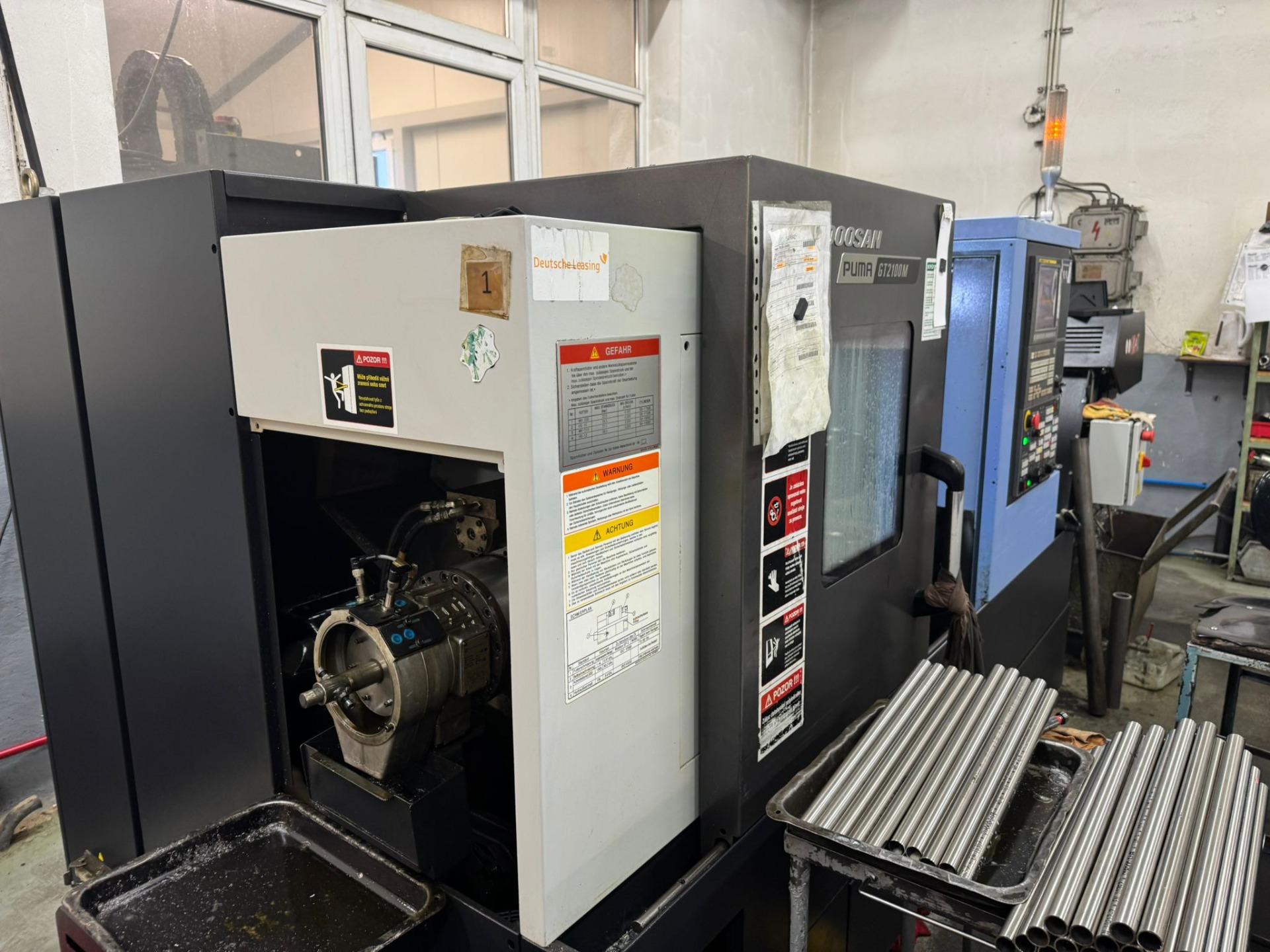

DOOSAN PUMA GT2100M – CNC horizontální soustružnické centrum s frézováním

DOOSAN PUMA GT2100M je moderní CNC horizontální soustružnické centrum s integrovanými frézovacími funkcemi, určené pro vysoce přesné a produktivní obrábění rotačních dílů. Tento model představuje ideální kombinaci výkonu, tuhosti a flexibility, díky čemuž je vhodný jak pro kusovou, tak pro středně sériovou výrobu.

Stroj pochází od renomovaného výrobce Doosan Machine Tools (dnes DN Solutions) a je vybaven osvědčeným řízením FANUC i Series, které je zárukou spolehlivosti, dlouhé životnosti a snadné servisní podpory.

🔹 Technická specifikace

Kapacita

  • Otočný průměr nad ložem: 600 mm

  • Otočný průměr nad suportem: 390 mm

  • Max. průměr obrábění: 390 mm (2 osy) / 300 mm (s frézováním)

  • Max. délka obrábění: 562 mm (2 osy) / 513 mm (s frézováním)

  • Průměr tyče: 65 mm

  • Sklíčidlo: 8" (volitelně 10")

Pojezdy os

  • Osa X: 230 mm

  • Osa Z: 580 mm

Posuvy

  • Rychloposuv X: 24 m/min

  • Rychloposuv Z: 30 m/min

Hlavní vřeteno

  • Max. otáčky: 4 500 ot/min

  • Výkon: 18,5 / 15 kW (15 min / kontinuálně)

  • Točivý moment: 313 Nm

  • Uchycení vřetena: ASA A2-6

  • Průchozí otvor vřetena: 76 mm

  • Průměr předního ložiska: 110 mm

  • C-osa: rozlišení 0,001°

Revolverová hlava

  • Počet pozic: 12

  • Rozměr nástroje: 25 × 25 mm

  • Max. průměr vrtací tyče: 40 mm

  • Otáčky rotačních nástrojů: 5 000 ot/min

  • Výkon rotačního nástroje: 5,5 kW

Koník

  • Pojezd: 580 mm

  • Průměr pinoly: 80 mm

  • Zdvih pinoly: 80 mm

  • Kužel: MT#4

CNC řízení

  • FANUC i Series

Další výbava

  • Frézování (M verze): Ano

  • Integrované chlazení

  • Automatická výměna nástrojů

  • CE certifikace a bezpečnostní prvky

Rozměry a hmotnost

  • Rozměry (D × Š × V): 2940 × 1632 × 1700 mm

  • Hmotnost: cca 3 800 kg (ze štítku 3 600 kg)

Napájení

  • 3f, 380 V, 50/60 Hz

  • Příkon: 29–30 kVA

Výrobní údaje

  • Rok výroby: 2019

  • Sériové číslo: ML0237-000873

⚙️ Výkon a přesnost v jednom stroji

Silné hlavní vřeteno s maximálními otáčkami 4 500 ot/min a výkonem až 18,5 kW umožňuje efektivní obrábění širokého spektra materiálů – od hliníku až po konstrukční a legované oceli. Díky C-ose a rotačním nástrojům zvládá stroj frézování, vrtání i závitování bez nutnosti přepínání na jiné zařízení.

🔄 Frézování v jednom upnutí

Verze GT2100M je vybavena revolverovou hlavou s 12 pozicemi a poháněnými nástroji, což výrazně zkracuje výrobní časy a zvyšuje přesnost. Komplexní díly lze dokončit na jedno upnutí, čímž se minimalizují chyby a zvyšuje produktivita výroby.

🏭 Robustní konstrukce

Masivní lože, kvalitní lineární vedení a precizní mechanické provedení zajišťují vysokou tuhost stroje, stabilitu při obrábění a dlouhodobou přesnost. Stroj je navržen pro nepřetržitý provoz v náročných průmyslových podmínkách.

🎯 Ideální využití

DOOSAN PUMA GT2100M je vhodný zejména pro výrobu:

  • hřídelí, pouzder, přírub a válcových dílů

  • dílů pro automotive, hydrauliku a strojírenství

  • složitých rotačních komponent s drážkami, otvory a závity

Je ideální volbou pro malé a střední strojírenské firmy, výrobní provozy a nástrojárny, které hledají spolehlivé CNC řešení s vysokou přidanou hodnotou.

Cena: 62.000€
